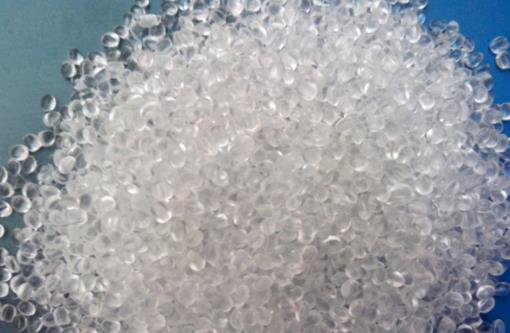

EVA發(fā)泡的原材料配方主要由主材料EVA，發(fā)泡劑，架橋劑，硬脂酸鋅，著色劑等構(gòu)成。一般可根據(jù)產(chǎn)品的大小尺寸顏色調(diào)配出不同的EVA發(fā)泡配方。發(fā)泡劑：由于所使用的發(fā)泡劑，一般為AC系列如AC-3000H，AC系列發(fā)泡劑屬于高溫發(fā)泡劑，分解溫度在170度以上。當然也有低溫發(fā)泡劑，比如AD-300，分解溫度在140度左右；還有中溫發(fā)泡劑等。

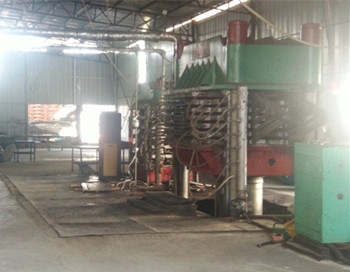

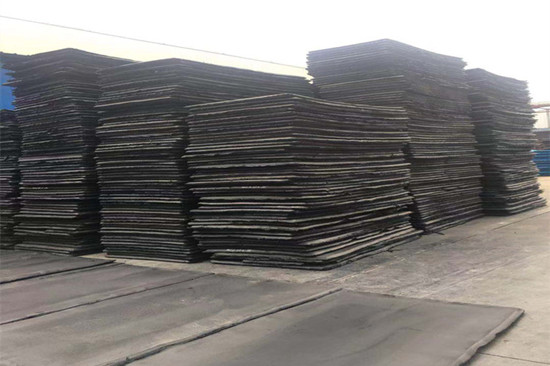

發(fā)泡過程：發(fā)泡劑在分解溫度下，釋放出大量氣體，形成泡核，驟然卸壓后，泡核釋壓導致EVA等材料膨脹，形成發(fā)泡制品。

EVA發(fā)泡過程注意事項：

EVA具有一定的結(jié)晶度，在溫度未達到結(jié)晶熔融溫度之前，流動性很差，而到達熔融溫度后，熔體粘度急劇下降，流動性很快提高，是發(fā)泡過程中所產(chǎn)生的氣體很難保持。不過為了改善這一不利于發(fā)泡成型的因數(shù)，想要理想的泡孔結(jié)構(gòu)，方法是氣體保留在基料內(nèi)，必須加交聯(lián)劑使EVA分子鏈間發(fā)生交聯(lián)，以調(diào)節(jié)熔融物的粘度和粘彈性，使之達到發(fā)泡的要求，并提高發(fā)泡體的物理機械性能，用有機過氧化物交聯(lián)劑，能夠滿足以上要求，一般以過氧化二異丙苯較為理想。
